ОБЩИЕ СВЕДЕНИЯ Седла клапанов со следами износа и обгорания можно доводить до тех пор, пока выдерживается максимально допустимый размер доводки. Если размер доводки будет превышен, то гидравлический компенсатор клапанных зазоров больше не будет работать. В этом случае необходимо заменить головку блока цилиндров. Седла клапанов доводить до тех пор, пока не будет получено безукоризненное пятно контакта. Кольца седел клапанов могут быть заменены с помощью обычного заводского инструмента. Для доводки необходимы развертки. Так как обращение с этим инструментом требует определенных навыков, работы необходимо производить в заводских условиях.

Предупреждение Кольца седел выпускных клапанов имеют дополнительное сужение. При доводке строго обращать внимание на то, чтобы радиус сужения был сохранен.

Вычисление максимально допустимых размеров доводки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Вставить клапан и плотно прижать его к седлу.

2. Измерить расстояние (а) между концом стержня клапана и верхним краем головки блока цилиндров. 3. Для того, чтобы получить максимально допустимый размер доводки (b), необходимо вычесть минимальный размер (см. таблицу 1) измеренного расстояния (а).

Таблица 1

Седло впускного клапана бензинового двигателяa. Минимальный размер b. Максимально допустимый размер доводки (вычисляется) z. Нижний край головки блока цилиндров 30°. Верхний угол корректировки 45°. Угол седла клапана

Седло выпускного клапана бензинового двигателя a. Минимальный размер b. Максимально допустимый размер доводки (вычисляется) z. Нижний край головки блока цилиндров 30°. Верхний угол корректировки 45°. Угол седла клапана

Угол обработки и диаметр седла клапана

Угол обработки и диаметр седла клапана

* наружный диаметр корректировочной фрезы

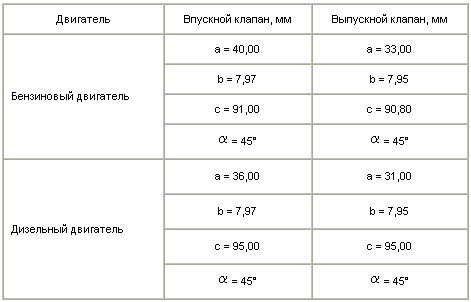

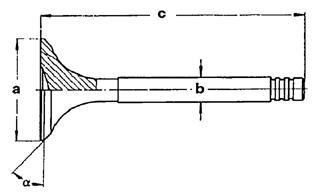

Размеры клапана

Размеры клапана

Предупреждение Клапан доводить нельзя, допускается только притирка.

Размер головки блока цилиндровБензиновый двигатель: а = 132,6 мм

Предупреждение Головку блока цилиндров дизельного двигателя доводить нельзя.
