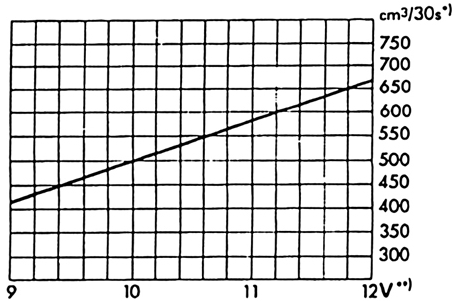

Диаграмма количества подачи топлива

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подсоединить вольтметр с помощью дополнительных проводов к топливному насосу. Нажать на дистанционное управление, измерить и записать измеренную величину; примерно на 2 В меньше напряжения аккумуляторной батареи 12 В.2. Для ликвидации избыточного давления открыть и закрыть крышку топливного бака.

3. Отсоединить трубопровод обратной подачи топлива (1) от ответвления. Подсоединить с помощью переходника дополнительный шланг с манометром, второй конец опустить в мерную емкость. На рисунке изображен 4-цилиндровый бензиновый двигатель.4. Включить дистанционное управление, постепенно закрывая кран, пока манометр не покажет 3 бар. Оставить кран в этом положении.5. Освободить мерную емкость.6. Включить дистанционное управление на 30 секунд.7. По величине записанного напряжения определить требуемое значение минимального количества подачи по диаграмме. Например: значению напряжения 10 В соответствует минимальное количество подачи = 500 см3.8. Сравнить минимальное количество подачи с измеренным количеством подачи.

Предупреждение Если напряжение в норме, а количество подачи все же слишком мало, проверить, не перегнуты ли и не забиты ли топливопроводы, не забит ли топливный фильтр. Если все в порядке, проверить обратный клапан топливного насоса.
