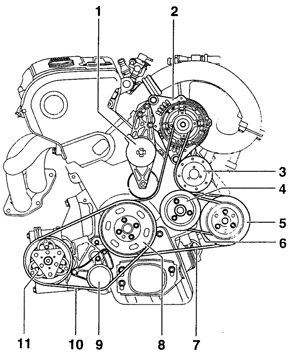

Приводные ремни двигателя ADR

1. Автоматический натяжитель

2. Генератор

3. Шкив

4. Водяной насос

5. Насос системы гидроусилителя рулевого управления

6. Клиновый ремень

7. Главный приводной ремень

8. Демпфлер

9. Натяжитель

10. Приводной ремень компрессора кондиционера

11. Компрессор кондиционера

Приводные ремни расположены на передней стороне двигателя

Элементы шкива компрессора кондиционера (4-цилиндровые двигатели)

1. Гайки

2. Ступица

3. Внешняя половинка шкива

4. Внутренняя половинка шкива

5. Шайбы

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите приводные ремни на наличие трещин, потертостей, разрывов и отделения слоев.

2. Проверьте трубы на наличие утечек и устраните их, если необходимо.

3. Для регулировки натяжения приводного ремня компрессора кондиционера установите нужное количество шайб между половинками шкива.

4. Для замены ремня открутите крепежные болты и ослабьте натяжение ремня.
