ОБЩИЕ СВЕДЕНИЯ

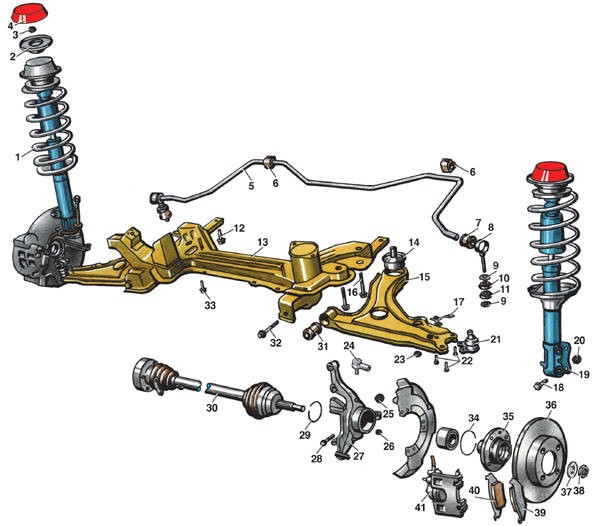

Передняя подвеска1 – телескопическая стойка; 2 – ограничительная шайба; 3 – гайка; 4 – защитный колпак; 5 – стабилизатор; 6 – резиновая подушка; 7 – втулка; 8 – стойка; 9 – чашка шарнира; 10, 11 – шарниры; 12 – болт; 13 – балка; 14 – втулка; 15 – рычаг передней подвески; 16 – болт; 17 – пластина с гайками; 18 – болт; 19 – кронштейн; 20 – гайка; 21 – шаровой шарнир; 22 – болт; 23 – гайка; 24 – наконечник рулевой тяги; 25 – гайка; 26 – гайка; 27 – поворотный кулак; 28 – болт; 29 – стопорное кольцо; 30 – полуось; 31 – втулка; 32 – болт; 33 – болт; 34 – стопорное кольцо; 35 – ступица; 36 – тормозной диск; 37 – шайба; 38 – гайка; 39 – наружная тормозная колодка; 40 – внутренняя тормозная колодка; 41 – суппорт

Телескопическая стойка1 – кронштейн; 2 – амортизаторная стойка; 3 – нижняя чашка пружины; 4 – шток амортизаторной стойки; 5 – пружина; 6 – гайка; 7 – опора; 8 – верхняя чашка пружины; 9 – буфер сжатия; 10 – защитный кожух

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз.2. Ослабить болты крепления колес.3. Приподнять переднюю часть автомобиля и установить на опоры.4. Снять колеса.5. Установить дополнительную опору под полуось около грязезащитного чехла внешнего ШРУСа.6. Снять верхний защитный колпак 4 (см. рис. Передняя подвеска) с телескопической стойки 1 из моторного отсека.7. Отвернуть гайку 3, придерживая шток амортизаторной стойки при помощи шестигранника.8. Снять ограничительную шайбу 2.9. Отвернуть гайку 23 крепления стабилизатора 5 (только на моделях Golf Carat, GTI, GTO со спортивным шасси и Jetta).10. Выпрессовать шаровой шарнир рулевой тяги (см. пп. 6–8 подраздела 8.2).11. Снять суппорт 41 тормоза и подвесить его на проволоке (см. п. 11–12 подраздела 10.7).12. Обвести контур кронштейна 19 крепления телескопической стойки на поворотном кулаке 27 для точного позиционирования при дальнейшей установке.13. Открутить гайки 20 с несъемными шайбами и вынуть два болта 18 с несъемными шайбами.14. Опустить поперечный рычаг 15, вынуть верхний конец телескопической стойки 1 из отверстия в брызговике кузова, а затем снять телескопическую стойку 1 с поворотного кулака 27.Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Закрепить нижний конец телескопической стойки в тисках.

2. Установить специальное приспособление 1 для сжатия пружин 2.3. Сжать пружину до тех пор, когда верхняя чашка 8 (см. рис. Телескопическая стойка) пружины 5 будет свободно вращаться.4. Отвернуть гайку 6, придерживая шток 4 амортизаторной стойки при помощи шестигранника.5. Снять опору 7 стойки.6. Снять верхнюю чашку 8 пружины.7. Промаркировать верхний конец пружины для правильной дальнейшей установке.8. Снять пружину со специальным приспособлением.9. Снять буфер 9 сжатия.10. Снять защитный кожух 10.Проверка технического состояния амортизаторной стойки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверить состояние амортизаторной стойки, передвигая поршень по всей длине хода. Если обнаружатся заклини
